SCREEN3の18禁モザイク宣言！

解像度の低さのため、世間では全くと言っていいほど利用されていないSCREEN3。このSCREEN3の有効的な利用方法を紹介します。さあ、みんなもSCREEN3をしゃぶりつくそう！！

1996年４月24日　SCREEN３推進協議会

SCREEN3に関する基礎知識

解像度	横６４×縦４８ドット（ブロック）
同時発色数	５１２色中１６色
別名	マルチカラーモード
サポート機種	初代ＭＳＸ(1)以降
VRAMの様子	パターン名称テーブル
一般人の見識	「こんなん何の役に立つん？」

任意座標のＶＲＡＭアドレスを求める方法について。
(Ｘ,Ｙ）：座標とすると、ＡＤ：ＶＲＡＭアドレスは、
   AD=(X/2)*8+(Y/8)*256+YMOD8
で求まる。ただし、
   Ｘが偶数ドットならＶＲＡＭのＡＤ番地が示す内容の上位４ビット
   Ｘが奇数ドットならＶＲＡＭのＡＤ番地が示す内容の下位４ビット
が求めるデータである。

SCREEN3の縦を５３ドットに拡張する

SCREEN3の縦幅は４８ドットである。しかし、以下の操作で５３ドットにできる。

スクリーンモードを３にする
ＶＤＰレジスタＲ＃９の最上位ビットを１にする（２１２ライン表示になる）
しかし、このままでは、下５ラインは正確に表示できていない。
ＶＲＡＭのパターン名称テーブル＆ＨＢ００から順に次のような値を書き込む。 192,193,194,...,222,223,192,193,...,222,223,192,193,...というように、192から223までの値を４回繰り返して合計128バイト分書き込んでいく。おしまい。

サンプルリスト
`10 SCREEN3:COLOR15,4,7:CLS 20 VDP(10)=VDP(10)OR128 30 FOR I=0 TO 127 40 VPOKE &HB00+I,IMOD32+192 50 NEXT 60 GOTO60`

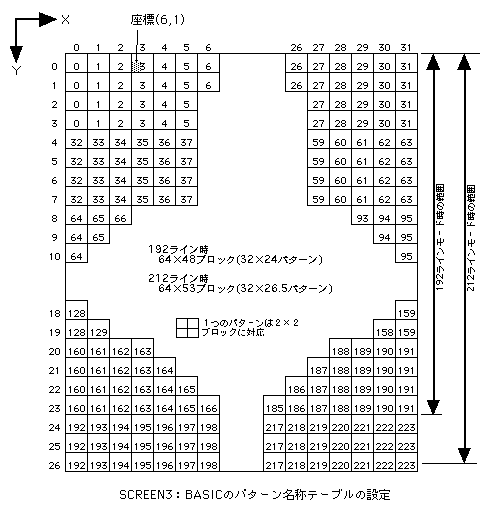

その時のVRAMにあるパターン名称テーブルの様子を見る。

だがしかし、大きな欠点があります。「拡張された下の５ラインは通常のＢＡＳＩＣで書き込めない」のです。つまり、下の５ラインはＰＳＥＴ、ＰＯＩＮＴ、ＰＡＩＮＴ、ＬＩＮＥ命令等が役に立ちません。直接ＶＤＰをアクセスして書き込む必要があります。なお、拙作の「モザイク９０」では拡張ＢＡＳＩＣをつくって、下５ラインをＢＡＳＩＣレベルでアクセスできるようにしています。

SCREEN3を疑似ビットマップにする裏技！

SCREEN3のVRAM構成は複雑で、矩形範囲のコピーがとてもしにくい。そこで、パターン名称テーブルをいじることでビットマップであるSCREEN5のようなVRAM構成にできます。これで、SCREEN3格闘ゲームも夢じゃない！

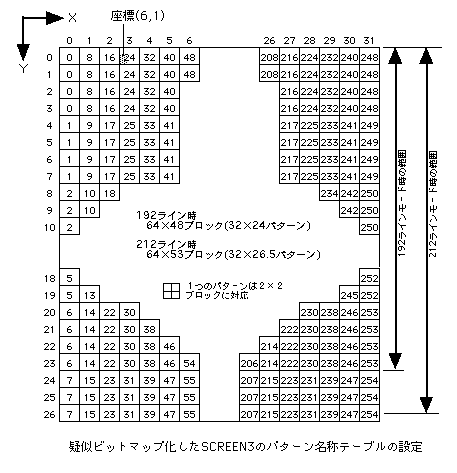

とりあえず、疑似ビットマップ化したSCREEN3のパターン名称テーブルの様子を見る。

任意座標のＶＲＡＭアドレスを求める方法について。
(Ｘ,Ｙ）：座標とすると、ＡＤ：ＶＲＡＭアドレスは、
   AD=(X/2)*64+Y
で求まる。ただし、
   Ｘが偶数ドットならＶＲＡＭのＡＤ番地が示す内容の上位４ビット
   Ｘが奇数ドットならＶＲＡＭのＡＤ番地が示す内容の下位４ビット
が求めるデータである。

サンプルリスト	解説
`100 'save"new-sc3.bas 110 SCREEN3 120 'BLOAD"ad",S:GOTO220 130 FORK=0TO7 140 FORI=0TO31 150 FORJ=0TO3 160 VPOKE&H800+J32+I+K128,I8+K 170 NEXT 180 NEXT 190 NEXT 200 BSAVE"ad",&H800,&HBFFF,S 210 ' 220 BEEP:X=12:Y=12 230 AD=(X\2)64+Y 240 VPOKE AD,&H79 250 ' 260 FORI=0TO900:VPOKE I,&HF9:NEXT 270 GOTO270`	130-190行で疑似ビットマップ化を行っています。 220-240行で、任意の座標に点を置きます。（正確には任意の１バイト） 260行で、疑似ビットマップ化されたパターン名称テーブルのVRAMのつながりがわかります。

驚愕！MSX初(?)のSCREEN3画像

screen3 picture

「SCREEN3バニーちゃん」
作者：LARz
サイズ：横６４×縦５３ドット
使用ツール：Ｓ３エディタ（ライジンオー氏作）
MSX用のファイル('96.4.24)を落とす

ＳＣＲＥＥＮ５＝＞３コンバータの性能を知る

SCREEN5->3コンバータを利用した例を以下に示す。細かい部分はつぶれてしまいますがそれなりに雰囲気は残っているでしょう。目を細めて見るか、眼鏡をかけている人は眼鏡を外して見ればキレイに見えます。
なお、このコーナーの画像は全てLARzさんの描かれたものです。


SCREEN5	SCREEN3


SCREEN5	SCREEN3


SCREEN7	SCREEN3

快感！SCREEN3フル画面アニメーション

メモリをくわないスクリーン３の特徴を利用すればフル画面アニメーションができます。「ソフ倫」規定にパス（！？）する４倍以上のモザイクがかかっていますが、アニメーションとして動けばその粗さは目立たなくなります。

sc3 animation

スクリーン３アニメのやり方について。ＶＲＡＭの＆Ｈ＆Ｈ１０００から＆Ｈ８００ごとにＳＣ３のパターンジェネレータテーブルの内容を書き込んでいきます。つぎに、パターンジェネレータテーブルのＶＲＡＭにおける先頭位置を示すＶＤＰレジスタＲ＃２を３、４、５、....と書き換えていけばパラパラとアニメします。ＶＤＰ切り替えなので秒間３０コマアニメも可能です。

　サンプルをもとに各自挑戦してみよう！ＭＳＸで動くこのフル画面デモは、上の動画よりもっと動きがいいぞ！

スクリーン3フル画面アニメーションサンプル（ＭＳＸ２以降に対応）

「月にかわって...」('96.5.2)をダウンロードする。

「ファイヤー...」('96.5.17)をダウンロードする。

SCREEN5のしゃべるアニメ('96.5.17)もあります。
